Kuinka suuri Corten-teräksinen spiraaliveistos valmistetaan ulkoasennusta varten?

Miksi Corten Steel sopii suuriin ulkokäyttöön tarkoitettuihin spiraaliveistoksiin

Corten-teräksestä, joka tunnetaan myös nimellä säänkestävä teräs, on tullut suosittu materiaali laajamittaiseen ulkokäyttöön veistoksia koska se kehittää vakaan ruostemaisen patinan, joka suojaa alla olevaa metallia sen sijaan, että se jatkaisi syöpymistä. Äskettäin australialaiselta asiakkaalta saamassa tilauksessa tämä kiinteistö teki Cortenista luonnollisen valinnan monirenkaaiselle kierreveistokselle, joka on tarkoitettu pitkäaikaiseen ulkokäyttöön. Sen sijaan, että se vaatisi toistuvaa maalausta tai pinnoitushuoltoa, pinta on suunniteltu kestämään luonnollisesti ensimmäisten 1-2 vuoden aikana, asettuen lämpimään, jopa oranssinruskeaan viimeistelyyn, jota monet julkisen taiteen asiakkaat vaativat erityisesti sen orgaanisen, ajattoman ulkonäön vuoksi.

Estetiikan lisäksi Corten-teräs tarjoaa käytännöllisen edun rannikko- ja vaihteleviin Australian ilmastoihin. Sen itsesuojaava oksidikerros toimii luotettavasti erilaisissa kosteus- ja lämpötilaolosuhteissa, mikä vähentää pitkäaikaista ylläpitotaakkaa julkisissa tiloissa, puistoissa ja yritysaukioilla, joissa veistoksia odotetaan pysyvän ulkona vuosikymmeniä ilman merkittäviä toimenpiteitä.

Spiraalimuodon suunnittelu ja suunnittelu

Veistossuunnittelu koostuu useista samankeskisistä teräsrenkaista, joiden halkaisija on pienenevä ja jotka on järjestetty spiraaliksi eikä litteäksi pyöreäksi pinoksi, ja kaareva korostuselementti kulkee vinosti keskeltä rikkoen symmetrian ja lisäämään liikkeen tuntua. Ennen valmistuksen aloittamista suunnittelutiimi tuotti yksityiskohtaisen 3D-mallin, jotta australialainen asiakas pystyi tarkastelemaan renkaiden etäisyyttä, kokonaiskorkeutta ja kappaleen visuaalista tasapainoa useista kulmista.

Corten-levyn rakenteellisia näkökohtia

Corten-teräs käyttäytyy valmistuksen aikana eri tavalla kuin tavallinen hiiliteräs, koska sen seosaineet vaikuttavat sekä leikkaus- että hitsausparametreihin. Insinöörit laskivat levyn paksuuden kullekin renkaalle halkaisijan ja odotetun tuulikuorman perusteella. Paksumpaa levyä käytettiin ulkorenkaissa, joissa rakenteellinen jännitys on suurin. Keskeisiin kohtiin lisättiin sisäinen jäykistys estämään avointa, renkaan sisällä olevaa rakennetta taipumasta ulkotuulen vaikutuksesta.

Asiakasarvioinnin vaiheet

• Konseptiluonnos ja mittojen vahvistus
• 3D-renderöinnin tarkistus rengasvälille ja korostuskulmalle
• Teknisen piirustuksen allekirjoitus ennen leikkausta
• Edistymiskuvat jokaisessa hitsauksen virstanpylväässä

Valmistusprosessi: tasaisesta levystä valmiiksi spiraaliksi

Valmistus alkoi leikkaamalla Corten-levy lasketuiksi kaarisegmenteiksi, koska jokainen spiraalin rengas vaatii hieman erilaisen kaarevuuden yhden toistuvan säteen sijaan. Nämä segmentit ajettiin sitten levyvalssauskoneen läpi oikean käyrän saavuttamiseksi, ja ne tarkastettiin jokaisessa vaiheessa tekniseen piirustukseen nähden johdonmukaisuuden varmistamiseksi koko rakenteessa.

Hitsausjärjestys ja lämmönsäätö

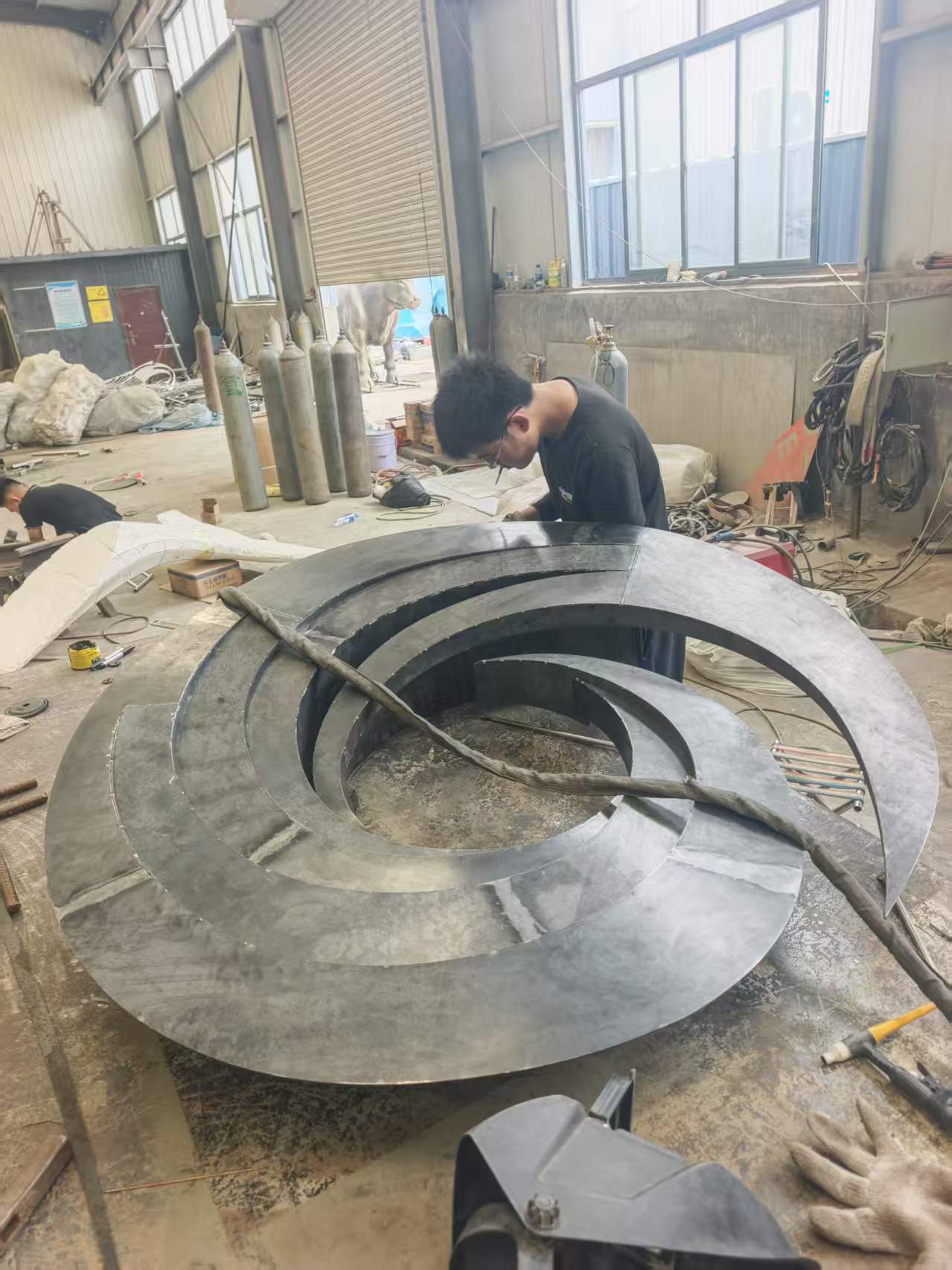

Renkaat hitsattiin ensin paikoilleen, jolloin valmistustiimi pystyi varmistamaan, että yleiset mittasuhteet vastasivat hyväksyttyä 3D-mallia, ennen kuin sitoutuivat täysiin hitseihin. Täyshitsaus eteni sitten kontrolloiduissa vaiheissa yksittäisen jatkuvan ajon sijaan, koska koko sauman hitsaus kerralla voi aiheuttaa lämpövääristymiä ohuemmissa levyosissa. Tämä vaiheittainen lähestymistapa piti renkaat aiotun kaarevuuden mukaisina koko kokoonpanon ajan.

Pinnan valmistelu luonnollista säätä varten

Hitsauksen jälkeen kaikki saumat hiottiin sileiksi, jotta valmiit renkaat olisivat jatkuvia käyriä. Pinta valmisteltiin sitten edistämään tasaista, tasaista säänkestoa, kun se oli asennettu ulos, välttäen laikkujen tai epäjohdonmukaisten patinan muodostumista, mikä on yksi yleisimmistä laatuongelmista Corten-veistostyössä, kun pinnan valmistelu on kiireinen.

Laadunvalvonta ennen lähetystä

Ennen pakkaamista veistokselle tehtiin täydellinen tarkastus, joka kattoi hitsisauman eheyden, renkaan kohdistuksen ja kokonaismittojen tarkkuuden alkuperäiseen piirustukseen verrattuna. Tarkastajat tarkastivat mahdolliset aukot liitoksissa ja varmistivat, että korostuskappale leikkaa renkaat tarkalleen hyväksytyssä suunnitelmassa määritellyssä kulmassa, koska pieni poikkeama tässä kulmassa muuttaa huomattavasti veistoksen visuaalista lukemista kaukaa katsottuna.

Toimitus ja asennus Australiassa

Veistoksen koon vuoksi kappale oli suunniteltu modulaariseen kuljetukseen, jossa osat pultattiin yhteen paikan päällä sen sijaan, että ne toimitettaisiin yhtenä rikkoutumattomana muotona. Räätälöidyt teräsjäykistykset ja puiset laatikot suojasivat valssattuja pintoja merirahdin aikana, ja jokainen osa oli merkitty kokoonpanojärjestyksen mukaan, jotta vastaanottava asennusryhmä saattoi koota veistoksen oikeassa järjestyksessä ilman hämmennystä.

Paikan päällä tapahtuva ankkurointi laskettiin ottamaan huomioon tuulen kuormitus avoimessa julkisessa tilassa, ja pohjalevy ja perustuspultit määriteltiin etukäteen, jotta paikalliset asentajat pystyivät valmistelemaan pohjan ennen veistoksen saapumista. Tällainen ennakkosuunnittelu on välttämätöntä missä tahansa suuressa ulkoteräsveistoksessa, koska perustustyöt on usein aloitettava hyvissä ajoin ennen kuin itse kappale on lähetetty.

Tärkeimmät tarjoukset ostajille, jotka harkitsevat Cortenin teräsveistosta

Tämä projekti havainnollistaa useita huomioitavia seikkoja jokaisen, joka suunnittelee samanlaista toimeksiantoa. Corten-teräs tarjoaa vähän huoltoa vaativan, luonnollisesti kehittyvän viimeistelyn, joka sopii hyvin julkisiin tiloihin, mutta vaatii huolellista levypaksuuslaskentaa ja vaiheittaista hitsausta, jotta vältytään vääristymiltä valmistuksen aikana. Erityisesti spiraalimuoto hyötyy varhaisesta 3D-mallin tarkastelusta, koska rengasväliä ja korostuskulmia on vaikea arvioida tarkasti pelkästään 2D-luonnoksista.

• Vahvista levyn paksuus ja tuulikuormalaskelmat ennen valmistuksen aloittamista
• Pyydä 3D-mallin tarkistus tarkistaaksesi rengasvälit ja korostuskappaleen kulman
• Suunnittele modulaarinen toimitus ja paikan päällä tapahtuva kokoonpanojärjestys etukäteen
• Koordinoi perustus- ja ankkurointityöt kohteessa ennen veistosaluksia

Tämän jakson jälkeen suunnittelun tarkastelusta vaiheittaiseen hitsaukseen modulaariseen toimitukseen Cortenin terässpiraaliveistos siirtyi konseptista asennusvalmiin tilaan Australian määränpäähän ilman odottamattomia ongelmia matkan varrella.
